Void Less Reflow

Voidless im Linientakt: Voidminimierung mit Piezotechnologie.

Der Trend zur Miniaturisierung der Leistungsbauteile ist nicht aufzuhalten. Immer wichtiger wird dabei die verlustfreie Wärmeleitfähigkeit der Lötstellen im SMT-Prozess, um zuverlässig reproduzierbare Lötergebnisse in höchster Qualität zu erzielen. Während des Lötprozesses können Voids entstehen, die den effektiven Wärmeübergang schwächen und zur thermischen Schädigung der Leistungsbauteile führen – bis hin zum Ausfall. Um dem entgegenzuwirken, hat Ersa mit VOIDLESS ein neues Verfahren entwickelt, das die Voidbildung während des Lötprozesses auf ein absolutes Minimum reduziert. Zum Einsatz kommt das VOIDLESS-Modul in einer Ersa Reflowlötanlage vom Typ HOTFLOW 3/20 als Ergänzung bestehender Peakzonen, womit auch das Erreichen des schmelzflüssigen Zustandes einer Lotverbindung bei massereichen Bauteilen gewährleistet ist.

Wie kam es zu VOIDLESS? Schon 2012 beschäftigte sich Ersa mit alternativen Verfahren zur Voidminimierung. Gemeinsam mit dem Fraunhofer Institut für Silicatforschung (ISC), das über langjährige Kompetenz und Erfahrung auf dem Gebiet Adaptronik verfügt, wurde eine Machbarkeitsstudie durchgeführt, um theoretische Vorüberlegungen seitens Ersa in der Praxis zu bestätigen. Die Entwicklung umfasst ein Universalverfahren zur Voidminimierung im flüssigen Lot zwischen Leiterplatte und Bauteil mittels einer mechanischen, sinusartigen Sweep-Anregung des Leiterplattensubstrats, wobei primär eine Longitudinalwelle mit einer Amplitude von wenigen µm in der Leiterplattenebene angeregt wird – unabhängig von der verwendeten LP-Geometrie. Die niedrigen Anfangsfrequenzen des Sweeps bewirken eine schonende und homogene Schwingungsausbreitung in der Leiterplatte, ohne Molekülketten (z.B. FR4) zu schädigen. Bei höheren Frequenzen führt die Frequenzsteigerung zu einer Versteifung des Leiterplattensubstrats, einer Erhöhung des E-Moduls und infolge eines geringeren Dämpfungsfaktors zur besseren Energieübertragung auf das flüssige Lot. Bereiche mit niedrigerer Dichte – die „Voids“ – werden dabei aus dem flüssigen Lot „hinausvibriert“. Das flüssige Lot auf der Leiterplatte wird somit mehrfach durch die Schwingungsausbreitung in der Leiterplatte in eine Relativscherbewegung angeregt, was zur Voidminimierung der Lötstellen führt. Zahlreiche Untersuchungen am Fraunhofer ISC haben die hohe Dämpfungswirkung des Lotes nachgewiesen.

Mit VOIDLESS: Restvoidrate von unter 2%

Zusammenfassend lässt sich festhalten: Die HOTFLOW 3/20 VOIDLESS verbindet die bewährte Ersa Reflowlöttechnologie mit der innovativen und patentierten VOIDLESS-Option, die bei Bedarf einfach zu- oder abschaltbar ist und den Kunden höchste Flexibilität im Produktionsprozess bietet. Bereits wenige Sekunden VOIDLESS genügen, um die Voidrate um bis zu 98% gegenüber einem herkömmlichen Lötprozess zu reduzieren. Weitere positive Nebeneffekte sind zudem eine Zentrierung der Bauteile auf dem Lotpad und eine optimierte Benetzung des Lotes auf dem Pad darunter. Delaminationen des Leiterplattensubstrates oder Popcorn-Effekte der Bauteilgehäuse treten dabei mit VOIDLESS nicht auf. Zusätzliche Bauteilspezifizierungen sowie MSL-Level (Trocknung der Komponenten) wie bei Alternativprozessen sind nicht erforderlich. Die Ersa HOTFLOW 3/20 VOIDLESS überzeugt mit kurzen Taktzeiten, nahezu wartungsfreiem Betrieb, einer idealen Energiebilanz und optimierter Prozesskontrolle bei höchster Maschinenverfügbarkeit – und vor allem: mit einer Restvoidrate von bis unter 2%!

von stem990erst

Elektronik

Elektronik

Void Less Reflow

Mit VOIDLESS: Restvoidrate von unter 2%

Schwimmend gelagerte Hülse H860FL

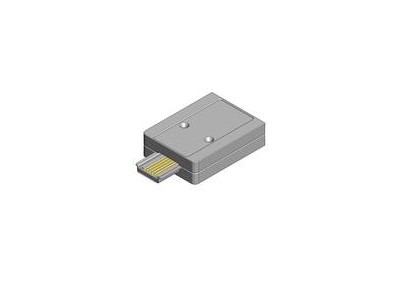

Kontakt für Mikro-USB

Kontakt für Mini-USB

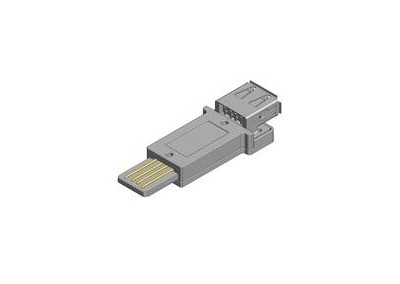

Kontakt für USB
